东风22米高空作业车

东风22米高空作业车



超长质保专业团队全程监督合作共赢

热销产品推荐

车型详情

东风22米高空作业车技术参数

1高空作业车工作用途

通过工作臂的折叠、变幅、回转将作业人员和作业工具送到指定的高空作业位置进行高空作业。

2、使用环境条件

1)海拔高度:   ≤1000米                           2)环境温度:    -5 ~ +40℃

3)相对湿度:     ≤95%(25℃                    4)最大日温差:   15℃

5)日照强度(风速0.5m/s时):0.1W/cm2                6)最大风速:    10.7m/s1)

7)抗震能力: 地面水平加速度0.3g   地面垂直加速度 0.15g   同时作用持续三个正弦波安全系数1.67

整车型号

底盘型号

长×宽×高(mm)

总质量(Kg)

整备质量(Kg)

轴距

发动机排放

JDF5120JGK22DFL5(天锦22米高空车)

DFL1120B21

10400*2498*3950

12300

12105

5000

国V

JDF5120JGK22E5(仿天锦22米高空车)

EQ1161LJ9BDE

10400*2470*3900

12425

12095

5200

国V

底盘参数

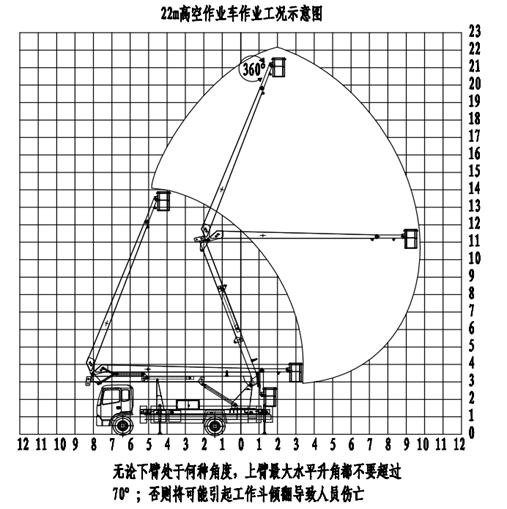

作业工况:

东风22米高空车最大作业高度22m,最大作业高度时作业幅度2.4m,最大作业幅度9.6m,最大作业幅度时作业高度11.3m,双向360°连续回转。

标准配置:三节折叠臂,臂架截面四边形,最大起吊质量1吨,带2米伸缩吊钩,吊蓝额定载额200KG,带油缸锁止功能,转台和吊蓝双位操作,吊蓝带发动机启动,熄火装置,整车操作方式为手动和电动结合。配置应急泵,发动机或者齿轮泵发生故障,可以用于应急收车

湖北江南专用特种汽车高空作业车主要特点及优势:

1、操作系统:操作方式为手动和电动结合,转台和吊篮电动双位操作,吊篮带发动机启动、熄火(安全操作方便,节省燃油),上车操作通过节流阀实现无极调速,采用集成电控阀块模式,布局美观,操作平稳,维护方便;发动机油门拉线手动操作,支腿手动操作,各支腿可单独可调,上下车互锁,操作安全、可靠。

2、臂架/转台:三节折臂,型材Q345B/5mm,臂架加固,臂架截面四边形,臂架起伏角度,0°-70°(相对水平面),转台双向360°回转,采用了先进的涡轮蜗杆式减速机构,(具有自润滑和自锁功能)后期维护也可方便的通过调整螺栓位置轻松达到效果;回转机构采用可调节式,方便调节;

3、 吊臂:22米高空车吊臂最大起重质量1000kg,伸缩长度2米,最大起吊高度13米,最大起吊幅度9.2米,钢丝绳长度40米Φ8。起升机构IQKN1B6Y;单绳拉力800 Kg,吊钩1T

4、 支腿:前后H型四条液压支腿,型材Q345B/5mm,支腿纵向(mm):5100,横向(mm):4000, H型支腿稳定性好,支腿可同时或单独操作,操作灵活,能适应多种工况;四个支腿都带双向液压锁,后支腿带两个黄色频闪灯。

5、 车厢:优质碳钢及型材,铺3㎜防滑花纹钢板,工具箱1200*400*500;模具冲压门,带不锈钢门锁,Φ20不锈钢管围栏,驾驶室侧带上下踏步,侧、后防护采用优质碳钢冷弯型材;强度高,洗手水箱

6、 吊篮:吊篮额定载荷≤200Kg,吊篮尺寸1080X620X1150,外置拉杆机械调平,保险带一副.

7、 液压系统:液压油箱80L;带液位表,带压力表;16MPa,齿轮泵定量泵,流量25ml/r,集成电磁阀组,12只油缸;带双向平衡阀或液压锁进行锁止,保证安全

8、 油漆;知名品牌油漆;颜色光滑,线条美观;

9、 标识及标牌:清晰、醒目、永久不褪色
